福州電業局電力電纜故障實測案例分析
時間: 2023-04-13 19:15
瀏覽次數：
電纜型號:10kV交聯聚乙烯電纜。故障性質:用2500V絕緣電阻表測的A相對地絕緣電阻為28MΩ，屬于世漏性高阻故障。 電纜長度:標注長度為1330m，測試長度為 1325m。
福州電業局電力電纜故障檢測
電纜型號:10kV交聯聚乙烯電纜。
故障性質:用2500V絕緣電阻表測的A相對地絕緣電阻為28MΩ，屬于世漏性高阻故障。
電纜長度:標注長度為1330m，測試長度為 1325m。測試方法:采用低壓脈沖法和 CVF方法（沖閃電壓法）。測試波形:如圖1 所示。

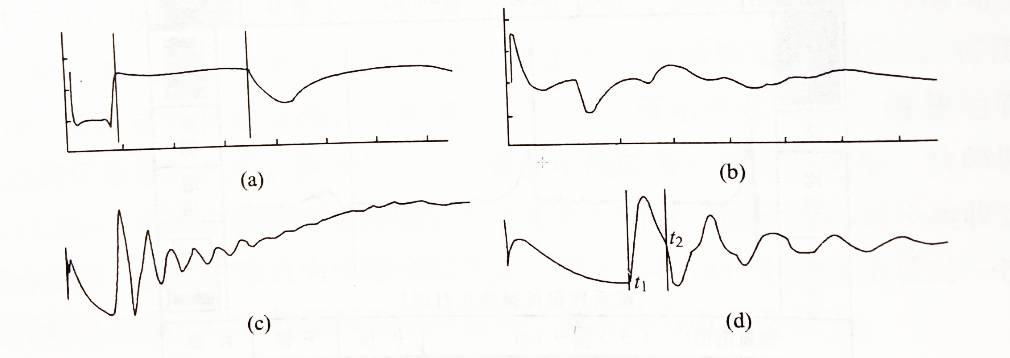

圖1福州電業局電力電纜實測波形
(a)脈沖法實測波形;(b)CVF法沖擊電壓為12kV實測波形.
(c)CVF法沖擊電壓為 20kV實測波形;(d)CVF 法擴展波形
波形分析:首先使用電纜故障測試儀采用低壓脈沖法測的電纜全長為1325m，如圖 3-107(a)所示波形。再采用CVF法對電纜進行故障測試，當電壓升到 12kV時，閃測儀出現如圖3-107(b)所示波形，此反射波為故障點未放電波形。當電壓升到 20kV時，形成閃絡放電，如圖3-107(c)所示波形，將此波形擴展開就出現如圖1（d）所示波形，故障反射拐點清晰可見，故障距離為112m。
