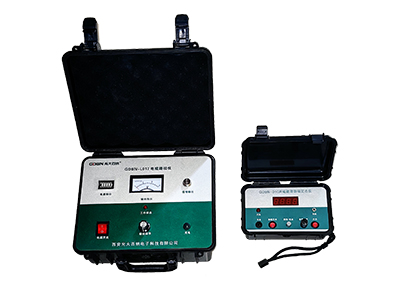

電纜路徑儀 GDBN-L012

一、功能特點：

1、本路徑信號源配合路徑探測接收機能可靠地探測各類電纜的走向以及埋設深度。

2、由于采用斷續的幅度調制15KHz正弦信號。在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾及電視機行頻（15625Hz）的同頻干擾，大大提高了現場探測效率。

3、由于采用幅度調制技術，本信號源不僅適用于傳統的差拍式接收機也適用于直放式倍壓檢波路徑接收機。

4、本信號源的大功率輸出信號可以使所探測的路徑距離達10KM以上，完全滿足國內大多數企業的各類超長度敷設的電纜。

二、技術指標：

1、輸出功率：   Pomax≥100W

2、工作頻率：   15Khz

3、工作方式：   斷續

4、輸出阻抗：   Zo=Zc (電纜特性阻率)

5、工作電源：   DC 12V  ≤10％

6、環境條件：   溫度-20 +50攝氏度，濕度小于95%

7、外箱尺寸：   520*340*200

8、重  量：   2.5KG

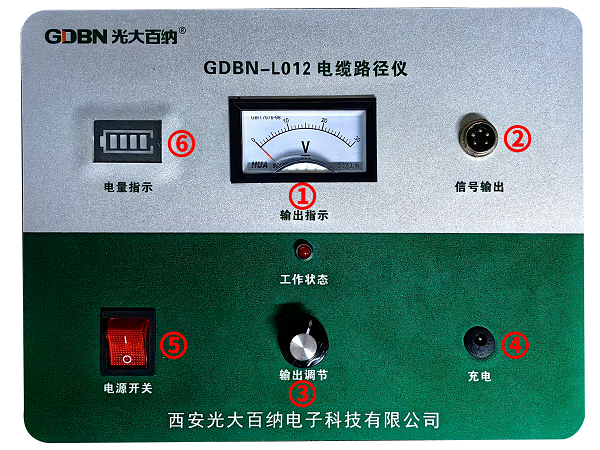

三、路徑信號發生器面板示意圖：

1、表頭：用于指示輸出功率大小。

2、輸出：15Khz信號輸出端，連接電纜地線或芯線。

3、輸出（阻抗）調節：用于調節儀器與所接電纜阻抗匹配，使輸出功率最大。

4、充電插口：DC12V 1200mAh鋰電供電。

5、電源開關：打開開關，指示燈亮！電源連接正常。

6、電量顯示：當設備當前電量≤1格后要及時給設備補電。

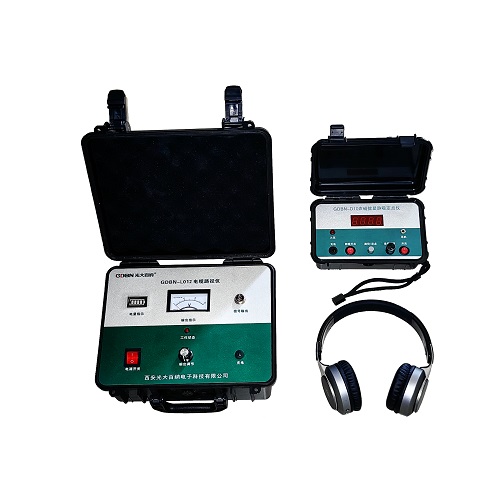

四、設備配置：路徑儀主機一臺、接收機一個、耳機一個、信號線一根、電源線一根、說明書一本；保修卡、裝箱清單及出廠檢驗報告各一份。
